Układ dachowy w lornetkach i innych przyrządach obserwacyjnych decyduje nie tylko o kształcie obudowy, ale też o wygodzie trzymania, odporności sprzętu i jakości obrazu przy wymagających obserwacjach. W tym tekście wyjaśniam, czym jest pryzmat dachowy, jak działa, kiedy daje realną przewagę nad innymi rozwiązaniami i na co patrzeć przed wyborem sprzętu. To temat szczególnie ważny, jeśli lornetka ma służyć nie tylko do okazjonalnego spojrzenia w dal, ale do ptaków, krajobrazu albo obserwacji nocnego nieba.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem
- Układ dachowy daje smukłą, prostą bryłę i zwykle lepiej sprawdza się w sprzęcie noszonym na co dzień.
- W dobrze wykonanym modelu liczą się nie tylko szkła, ale też powłoka korekcji fazy i jakość warstw odbijających.
- Przy tej samej cenie porro często oferuje bardzo dobry obraz, ale kosztem większych gabarytów.
- Do obserwacji z ręki ważne są nie tylko powiększenie i średnica obiektywu, lecz także masa oraz pole widzenia.
- Tani model dachowy bez dobrych powłok może wyglądać wyraźnie słabiej niż solidna konstrukcja porro.
Jak działa układ dachowy w lornetce
Najprościej mówiąc, chodzi o zespół pryzmatów, który prostuje obraz i składa tor optyczny tak, aby lornetka mogła mieć wąski, wygodny korpus. Promień światła przechodzi przez kilka odbić i załamań, a końcowy obraz trafia do oka w prawidłowej orientacji. Dla użytkownika liczy się efekt końcowy: sprzęt jest mniejszy, łatwiejszy do spakowania i zwykle lepiej leży w dłoni niż klasyczne konstrukcje o bardziej rozstawionych tubusach.
Ważny detal kryje się w samej geometrii. Powierzchnia „dachowa” wprowadza różnice fazowe między składowymi fali świetlnej, a to może obniżać kontrast i ostrość drobnych detali. Dlatego w lepszych modelach stosuje się powłokę korekcji fazy, czyli warstwę kompensującą ten efekt. Bez niej obraz potrafi wyglądać poprawnie tylko na pierwszy rzut oka, ale przy cienkich gałęziach, kontrastowych krawędziach czy gwiazdach wyjdzie brak finezji.
Schmidt-Pechan
To bardzo popularny wariant w kompaktowych lornetkach. Pozwala zbudować smukły instrument, ale wymaga bardzo dobrej jakości powłok, bo część odbić nie zachodzi wyłącznie na zasadzie całkowitego wewnętrznego odbicia. W praktyce to właśnie ten układ najczęściej spotykam w lekkich modelach turystycznych i birdwatchingowych.
Przeczytaj również: Aplikacja astronomiczna - jak wybrać najlepszą? Poradnik
Abbe-Koenig
Ten wariant bywa stosowany w większych, ambitniejszych konstrukcjach. Ma dłuższy tor optyczny, ale potrafi odwdzięczyć się bardzo wysoką transmisją światła. To dobry wybór wtedy, gdy priorytetem jest obraz premium, a nie minimalizacja rozmiarów za wszelką cenę.
Wniosek jest prosty: sam typ pryzmatu nie przesądza jeszcze o jakości, ale narzuca wymagania projektowe. Im lepiej producent opanuje geometrię, powłoki i mechanikę, tym bardziej „niewidoczny” staje się cały układ dla oka obserwatora. To prowadzi do pytania, dlaczego właśnie ta konstrukcja tak mocno zdominowała rynek.
Dlaczego ten układ jest tak popularny w sprzęcie obserwacyjnym
Największą przewagą jest ergonomia. Lornetka z prostą, zwartą bryłą łatwiej mieści się w plecaku, mniej zahacza o kurtkę, szybciej trafia do oka i zwykle nie męczy nadgarstków tak bardzo jak cięższe, szerokie konstrukcje. W terenie to naprawdę robi różnicę, zwłaszcza gdy obserwujesz długo, zmieniasz pozycję albo używasz sprzętu jedną ręką.
Drugim powodem jest uniwersalność. Ten układ dobrze pasuje do lornetek 8x32, 8x42 i 10x42, czyli do konfiguracji, które najczęściej wybierają osoby obserwujące ptaki, krajobrazy, samoloty czy niebo. Dla astronomii amatorskiej też ma sens, jeśli zależy ci na mobilności: lornetka dachowa jest wygodna na szybki wypad pod ciemne niebo, na obserwację Księżyca, dużych gromad gwiazd czy przelotów meteorów.
Jest jeszcze trzeci aspekt, o którym rzadko mówi się wprost: nowoczesne uszczelnienie. Zwarta konstrukcja łatwiej znosi deszcz, pył i zmiany temperatury, a to jest ważne przy sprzęcie, który ma wyjeżdżać w teren. Nie jest to oczywiście zaleta wyłącznie dachowego układu, ale właśnie on najlepiej wpisuje się w dzisiejszą filozofię lekkiego, odpornego sprzętu outdoorowego.
To jednak nie znaczy, że jest bezkonkurencyjny. Gdy zaczyna się uczciwe porównanie z klasycznym rozwiązaniem Porro, obraz robi się dużo ciekawszy.

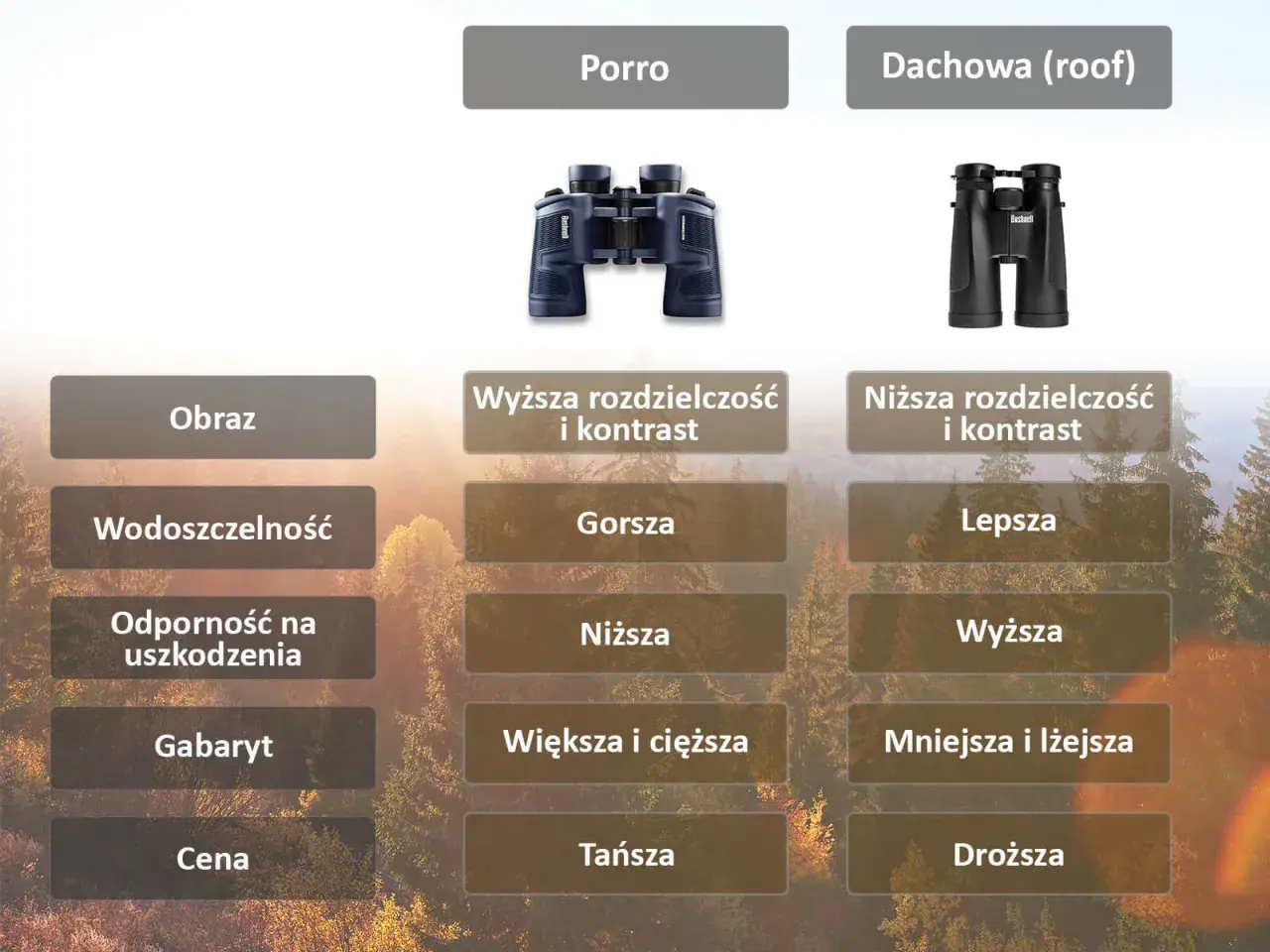

Układ dachowy a porro co naprawdę zmienia w obrazie
W rozmowach o lornetkach często słyszę uproszczenie: dachowy znaczy nowocześniejszy, porro znaczy przestarzały. To zły skrót myślowy. Porro nadal potrafi dać świetny obraz, a w niższych budżetach bywa wręcz rozsądniejszym wyborem. Różnica polega na kompromisach, nie na prostym podziale na lepsze i gorsze.
| Cecha | Układ dachowy | Porro |
|---|---|---|
| Bryła | Smukła, prosta, wygodna do noszenia | Szersza i bardziej „łamana” |
| Masa i gabaryt | Zwykle bardziej kompaktowy | Często większy i mniej poręczny |
| Cena przy podobnej jakości obrazu | Zazwyczaj wyższa | Często korzystniejsza |
| Wymagania optyczne | Wysoka precyzja wykonania i dobre powłoki | Mniej wymagająca geometria |
| Wrażenia w budżecie niższej klasy | Bywa przeciętny, jeśli producent oszczędza na powłokach | Często oferuje bardzo dobrą relację jakości do ceny |
| Zastosowanie | Teren, podróże, obserwacje z ręki, sprzęt premium | Stacjonarne obserwacje, budżet, szerokie pole widzenia |
W praktyce często widzę taki układ decyzji: jeśli ktoś nosi lornetkę codziennie i zależy mu na wygodzie, wybiera konstrukcję dachową. Jeśli szuka maksymalnie dobrego obrazu za rozsądne pieniądze i nie przeszkadza mu większy korpus, porro nadal ma bardzo mocne argumenty. To prowadzi prosto do kolejnej sprawy, czyli do tego, jak czytać specyfikację bez marketingowego szumu.
Na co patrzeć w specyfikacji przed zakupem
Przy sprzęcie z takim układem nie patrzę wyłącznie na powiększenie. Dla jakości obrazu ważniejsze bywają detale, które na kartach katalogowych wyglądają skromnie, ale w praktyce robią dużą różnicę.
- Powłoka korekcji fazy - jeśli jej brakuje, kontrast i rozdzielczość drobnych szczegółów mogą wyraźnie ucierpieć. To szczególnie widać na cienkich gałązkach, napisach, kratkach i gwiazdach.
- Powłoki dielektryczne lub wysokorefleksyjne - poprawiają jasność i równomierność obrazu, zwłaszcza w lepszych modelach dachowych.
- Źrenica wyjściowa - to średnica wiązki światła wychodzącej z lornetki. Przy 8x42 wynosi 5,25 mm, a przy 10x42 około 4,2 mm. Dla obserwacji o zmierzchu większa wartość zwykle daje spokojniejszy, łatwiejszy obraz.
- Pole widzenia - szerokie pole ułatwia śledzenie ruchu i szybkie odnajdywanie obiektów. Przy ptakach albo szybkich obiektach na niebie ma to realne znaczenie.
- Odstęp źrenicy - jeśli nosisz okulary, warto szukać dłuższego eye reliefu, bo inaczej część pola widzenia po prostu zniknie.
- Masa - różnica kilkuset gramów może wydawać się niewielka w tabeli, ale po godzinie obserwacji czuć ją bardzo wyraźnie.
Ja zawsze radzę oceniać lornetkę jako całość. Dobre szkło obiektywu nie uratuje słabej geometrii pryzmatów, a świetny układ optyczny nie będzie przyjemny, jeśli korpus jest źle wyważony. Jeśli sprzęt ma służyć także do astronomii, to jeszcze ważniejsze staje się połączenie jasności, stabilności i wygody przy dłuższym patrzeniu.
Najczęstsze błędy przy ocenie jakości obrazu
Największy błąd to utożsamianie wyższej ceny z lepszym obrazem bez sprawdzenia, co dokładnie kryje się wewnątrz. Dwa modele o podobnych parametrach mogą zachowywać się zupełnie inaczej, jeśli jeden ma dopracowane pryzmaty, a drugi oszczędza na powłokach i kontroli jakości.
- Mylenie jasności z samym powiększeniem - 10x nie oznacza lepszego obrazu niż 8x. Często jest odwrotnie, bo trudniej utrzymać stabilność i pole widzenia robi się węższe.
- Ocenianie ostrości tylko na środku кадru - dobry sprzęt powinien trzymać poziom także bliżej brzegu pola widzenia, a nie tylko w jednym punkcie.
- Ignorowanie fazy i powłok - w konstrukcjach dachowych to nie jest dodatek, tylko jeden z fundamentów jakości.
- Dobieranie zbyt dużego powiększenia do obserwacji z ręki - powyżej 10x drgania zaczynają przeszkadzać bardziej niż wielu osobom się wydaje.
- Pomijanie ergonomii - jeśli lornetka źle leży w dłoni, nawet świetny obraz nie poprawi komfortu dłuższego używania.
W skrócie: w tym segmencie sprzętu nie ma jednego parametru, który rozstrzyga wszystko. Liczy się układ pryzmatów, powłoki, wyważenie, a dopiero potem sama liczba przy nazwie modelu. Z tego powodu najlepiej myśleć o wyborze przez pryzmat zastosowania, a nie katalogowej atrakcyjności. To właśnie zastosowanie decyduje, kiedy taki układ ma największy sens.
Kiedy ten układ ma największy sens w obserwacjach
Jeśli mam wskazać momenty, w których taka konstrukcja błyszczy najmocniej, to przede wszystkim są to obserwacje terenowe, podróże i sytuacje, w których sprzęt nosisz częściej, niż naprawdę go rozstawiasz. Dachowy układ dobrze sprawdza się u osób, które chcą mieć lornetkę zawsze pod ręką i nie planują budować wokół niej całej logistycznej operacji.
- Gdy obserwujesz ptaki i szybko reagujesz na ruch.
- Gdy chcesz lekki sprzęt do plecaka, samochodu albo na wyjazd.
- Gdy zależy ci na szczelnej, odpornej konstrukcji do pracy w terenie.
- Gdy używasz lornetki także nocą, ale z ręki, bez długich sesji na statywie.
Mniej sensu ma wtedy, gdy głównym celem jest maksymalny obraz za możliwie małe pieniądze albo gdy sprzęt ma większość czasu spędzać na statywie. W takich warunkach porro albo większa luneta obserwacyjna mogą dać lepszy stosunek jakości do ceny. Ja patrzę na to dość prosto: jeśli priorytetem jest mobilność i wygoda, dachowy układ wygrywa; jeśli priorytetem jest surowa jakość obrazu w budżecie, trzeba porównać oba światy bez uprzedzeń.
Najlepszy wybór zwykle nie wynika z samej nazwy układu, tylko z tego, czy sprzęt ma być lekki, kontrastowy, odporny i często używany w ruchu. Jeśli do tego dobierzesz sensowne powiększenie, odpowiednią źrenicę wyjściową i porządne powłoki, lornetka odwdzięczy się obrazem, który naprawdę chce się oglądać dłużej niż chwilę.
