Dobry rysunek lunety nie musi być skomplikowany, ale powinien od razu mówić, z jakim sprzętem mamy do czynienia i jak działa jego optyka. W praktyce liczy się tu trzy rzeczy: rozpoznawalna bryła, poprawne proporcje i czytelny układ elementów, zwłaszcza obiektywu oraz okularu. Poniżej pokazuję, jak narysować taki schemat sensownie, bez niepotrzebnego przeładowania detalem.
Najważniejsze elementy dobrego rysunku lunety
- Najpierw forma, potem detal - luneta ma być od razu rozpoznawalna jako instrument optyczny, nie jako przypadkowa rura na statywie.
- Obiektyw i okular - to one budują wiarygodność rysunku i pokazują, że masz do czynienia z klasyczną lunetą astronomiczną.
- Droga światła - jeśli ilustracja ma uczyć, dodaj promienie, ognisko i kierunek tworzenia obrazu.
- Jasny podział na typ rysunku - szkic, przekrój techniczny i schemat optyczny służą innym celom.
- Minimum podpisów - w wersji edukacyjnej zwykle wystarczą 3-5 etykiet, o ile są dobrze dobrane.
- Nie mieszaj pojęć - luneta astronomiczna to co innego niż luneta geodezyjna, nawet jeśli na pierwszy rzut oka oba rysunki mogą mieć podobny korpus.
Co taki rysunek lunety powinien pokazywać
Jeśli rysunek ma trafić do artykułu o obserwacjach, jego zadaniem nie jest wyłącznie „ładnie wyglądać”. Ma przede wszystkim pomóc czytelnikowi zrozumieć, co jest czym i gdzie przebiega tor światła. Dlatego w praktyce najczęściej zaczynam od odpowiedzi na jedno pytanie: czy ta ilustracja ma przedstawiać sam instrument, czy także jego działanie?

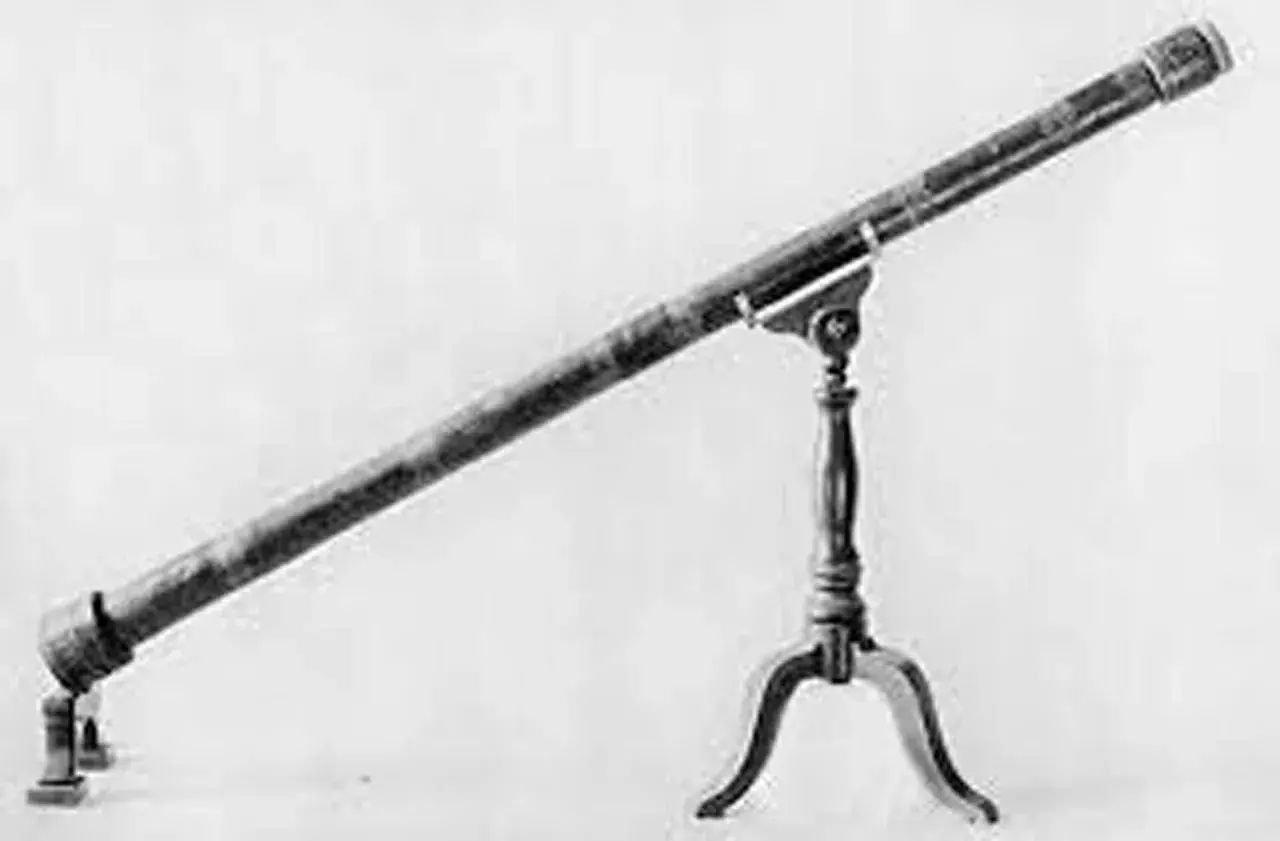

W przypadku lunety astronomicznej zwykle wystarcza smukły tubus, wyraźnie zaznaczony obiektyw z przodu i okular po drugiej stronie. Jeśli jednak chcesz pokazać więcej niż sam wygląd, dobrze jest dodać promienie świetlne, ognisko oraz kierunek obserwacji. Wtedy rysunek przestaje być dekoracją, a zaczyna tłumaczyć zasadę działania.
Warto też od razu zdecydować, czy pokazujesz lunetę jako samodzielny przyrząd, czy jako część większego zestawu. W geodezji luneta bywa elementem teodolitu albo innego instrumentu pomiarowego, więc jej obrys może wyglądać podobnie, ale kontekst jest już inny. To rozróżnienie oszczędza później wielu nieporozumień. Z tej podstawy można przejść do tego, co dokładnie warto na takim szkicu narysować.

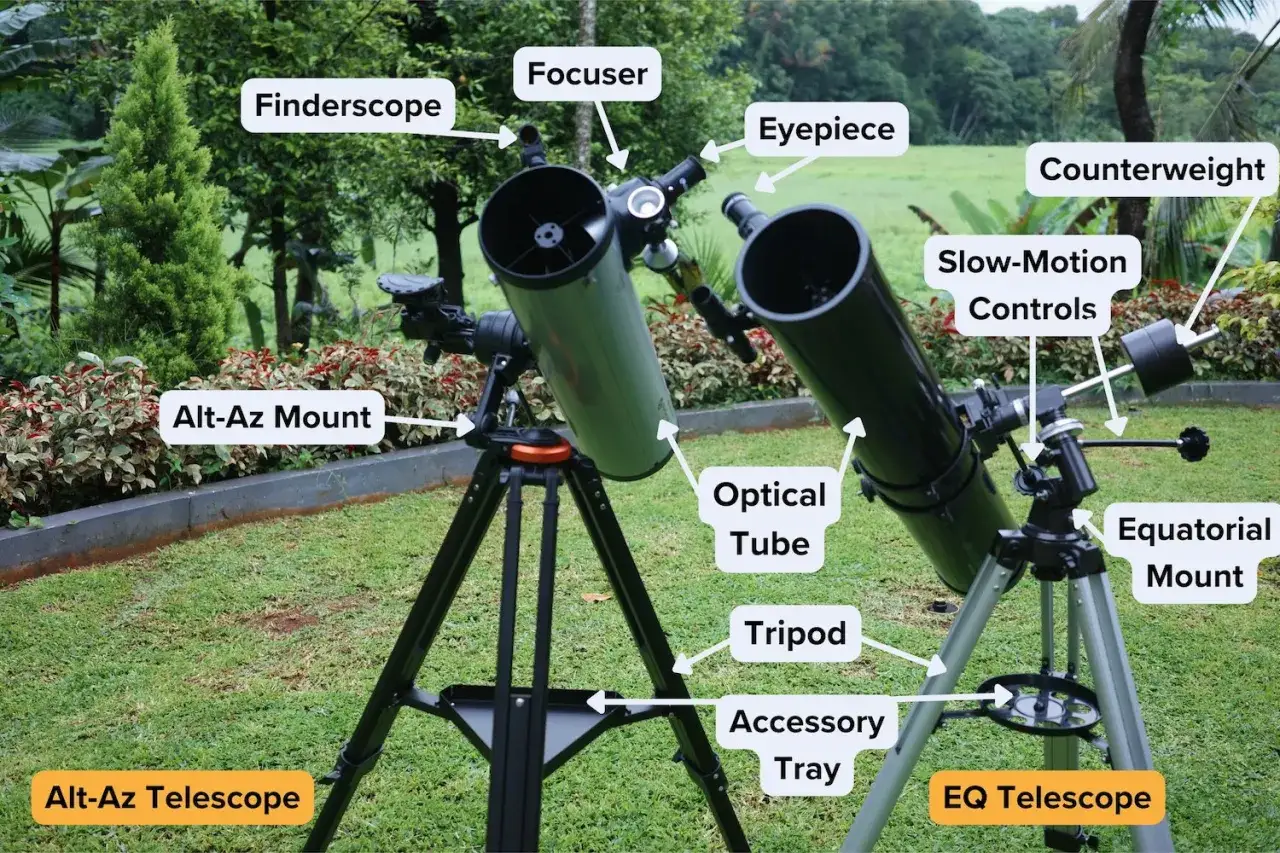

Jakie elementy warto narysować, żeby konstrukcja była wiarygodna
Najlepszy efekt daje rysunek, który pokazuje tylko to, co naprawdę potrzebne. Gdy robię taki szkic, zostawiam najpierw bryłę, a dopiero potem dokładam elementy charakterystyczne. Dzięki temu luneta nie zamienia się w przeładowany techniczny kolaż.
| Element | Po co go pokazać | Jak go narysować |
|---|---|---|
| Tubus | Buduje podstawową sylwetkę przyrządu | Jako długi, prosty cylinder lub lekko stożkowy korpus |
| Obiektyw | Pokazuje, że to układ optyczny zbierający światło | Jako większy pierścień albo soczewkę na jednym końcu |
| Okular | Wskazuje miejsce obserwacji | Jako mniejszy element po stronie oka |
| Statyw lub mocowanie | Daje kontekst użytkowy i skaluje sprzęt | Jako prostą podstawę, obejmę lub nogi statywu |
| Szukacz, śruby, obejmy | Dodaje realizmu i sugeruje sprzęt obserwacyjny | Jako drobne detale, ale tylko wtedy, gdy nie zasłaniają bryły |
Jeżeli ilustracja ma charakter edukacyjny, dorzucam jeszcze cztery rzeczy: linię osi optycznej, punkt ogniskowania, promienie światła i podpisy części. To zwykle wystarcza, żeby czytelnik od razu zrozumiał logikę działania. W bardziej naukowym wariancie można zaznaczyć nawet to, czy obraz jest prosty czy odwrócony, ale to już zależy od typu lunety. Teraz pora przełożyć te elementy na prosty proces rysowania.
Jak narysować lunetę krok po kroku
Najwygodniej zacząć od najprostszej wersji bocznej. Taki widok jest czytelny, łatwy do opanowania i dobrze sprawdza się zarówno w szkicu odręcznym, jak i w ilustracji cyfrowej. Gdy proporcje są poprawne, później można dodać drobiazgi bez ryzyka, że całość się rozsypie.
- Narysuj delikatną linię osi, żeby utrzymać symetrię tubusu.
- Wydłuż korpus lunety i zaznacz jego dwa końce, przy czym strona obiektywu powinna być wyraźniej zaakcentowana.
- Dodaj okular po przeciwnej stronie, zwykle w formie mniejszego cylindra lub pierścienia.
- Jeśli chcesz pokazać sprzęt obserwacyjny, wprowadź statyw albo mocowanie, ale bez przytłaczania głównej bryły.
- Uzupełnij rysunek o detal, który nadaje mu charakter: śrubę regulacyjną, obejmę, szukacz albo osłonę obiektywu.
- Jeśli ma to być schemat naukowy, dorysuj promienie światła i oznacz ognisko oraz kierunek tworzenia obrazu.
Przy takim układzie najczęstszy błąd znika sam: rysunek przestaje wyglądać jak losowy przedmiot techniczny, a zaczyna przypominać prawdziwą lunetę. Ja zwykle zostawiam też trochę pustej przestrzeni wokół tubusu, bo dzięki temu sprzęt oddycha wizualnie i lepiej znosi podpisy. Z tego miejsca dobrze przejść do wyboru stylu, bo nie każdy rysunek powinien wyglądać tak samo.
Który styl ilustracji sprawdza się najlepiej
W praktyce masz do wyboru kilka estetyk, a każda służy czemuś innemu. Jeśli celem jest krótka ilustracja do tekstu, nie potrzebujesz laboratorium na papierze. Jeśli jednak rysunek ma wyjaśniać zasadę działania, zbyt ozdobna forma tylko przeszkodzi.
| Styl | Co pokazuje | Kiedy działa najlepiej | Ograniczenie |
|---|---|---|---|
| Szkic konturowy | Sam kształt lunety i podstawowe proporcje | Do artykułów, notatek i prostych ilustracji | Słabo tłumaczy działanie optyki |
| Rysunek techniczny | Precyzję kształtu, mocowanie i układ elementów | Do opisów sprzętu i materiałów szkoleniowych | Bywa chłodny i mało atrakcyjny wizualnie |
| Przekrój optyczny | Tor światła, ognisko i pracę soczewek | Do wyjaśniania działania lunety | Wymaga staranności, bo łatwo pomylić bieg promieni |
| Ilustracja obserwacyjna | Lunetę w kontekście nocnego nieba albo obserwatora | Do artykułów popularnonaukowych i blogowych | Może odciągać uwagę od samego instrumentu |
Jeśli miałbym wybrać jeden wariant do tekstu o obserwacjach, postawiłbym na przekrój optyczny albo czysty szkic konturowy z kilkoma podpisami. Taki układ łączy estetykę z funkcją i nie wymaga od czytelnika zgadywania, co autor miał na myśli. Kiedy styl jest już wybrany, trzeba jeszcze uniknąć kilku błędów, które bardzo szybko psują wiarygodność.
Najczęstsze błędy, przez które rysunek traci wiarygodność
Najbardziej psują się te rysunki, które próbują udawać dokładność, ale nie trzymają podstaw konstrukcji. Z mojej perspektywy problemem nie jest brak ozdobników, tylko brak logiki w układzie elementów. A to widać natychmiast, nawet u osoby, która nie zna się na optyce.
- Obiektyw i okular mają identyczną wielkość, choć w rzeczywistości pełnią różne funkcje i rzadko wyglądają tak samo.
- Tubus jest za krótki, przez co luneta zaczyna przypominać lunetkę albo zwykłą rurkę.
- Promienie światła biegną przypadkowo, bez wyraźnego punktu ogniskowania i bez sensownego zakończenia w okularze.
- Brakuje osi optycznej, więc całość wygląda krzywo, nawet jeśli miała być technicznie poprawna.
- Dodano za dużo drobnych detali, które zasłaniają główną konstrukcję.
- Pomylono typ lunety: w układzie Keplera obraz jest odwrócony, a w układzie Galileusza pozostaje prosty.
Jest jeszcze jeden częsty problem, który widzę w prostych ilustracjach internetowych: sprzęt wygląda jak luneta astronomiczna, ale dodatki sugerują geodezję albo odwrotnie. Jeśli na rysunku pojawiają się elementy pomiarowe, takie jak skala kątowa, libella czy wyraźne mocowanie na osi obrotu, czytelnik zaczyna odczytywać go jako narzędzie terenowe. Dlatego warto już na etapie szkicu zdecydować, do jakiego świata ten obraz należy. To prowadzi do ostatniej, bardzo praktycznej kwestii: co dodać, żeby ilustracja była użyteczna także po czasie.
Jeśli rysunek ma uczyć, pokaż też światło i skalę
Najwięcej zyskują te ilustracje, które nie kończą się na ładnym obrysie. Gdy rysunek ma służyć edukacji, dodaj małą legendę albo podpisy, nawet jeśli początkowo wydają się zbyt oczywiste. Trzy dobre etykiety potrafią zrobić więcej niż dziesięć ozdobnych linii.
Najpraktyczniejszy zestaw to obiektyw, okular i ognisko. Jeśli chcesz podnieść wartość ilustracji o kolejny poziom, dołóż kierunek promieni oraz oznaczenie osi optycznej. W materiałach szkolnych to wystarcza, by rysunek działał jak miniwykład, a nie tylko jak ozdobnik w tekście.
Ja w takich przypadkach trzymam się prostej zasady: jeśli obraz ma tłumaczyć sprzęt obserwacyjny, niech będzie oszczędny, ale precyzyjny; jeśli ma budować klimat astronomii, niech dostanie trochę przestrzeni, gwiazd albo statyw w kadrze, ale bez zgubienia samej lunety. Właśnie ta równowaga sprawia, że rysunek zostaje w pamięci i nadal jest czytelny, gdy wrócisz do niego po kilku miesiącach.
